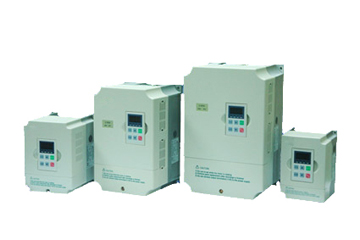

P800F系列變頻器
技術動態 Telephone counseling086-0317-8178988
我要訂購 Ordering086-0317-8178988
P800系列風機泵類變頻器在通用變頻器功能基礎上針對風機水泵類電機負載情況全新設計的變頻器。產品采用模塊化設計，佳勵磁節能控制，豐富了系統功能，具備較高抗干擾能力和用戶可操作性。對外干擾明顯減少，設計的時鐘功能以及PID控制功能，帶掉電電池時鐘功能，PID調節功能可實現單泵變頻自動調節模式、一拖二固定模式、一拖二輪換模式，一拖多循環軟啟功能，更貼近風機水泵類負載的工控應用領域。此系列變頻器能夠在多種場合下滿足您的需求，是高品質，多功能，低噪音風機泵類變頻器。
性能介紹
-
佳勵磁控制方式，使控制更加，更加節能；
-
優化磁通控制，使低頻輸出轉矩進一步提高，啟動時可以輸出150％的額定轉矩。
-
輸出頻率0.00-100HZ,分辨率達到0.01HZ
-
可設定V/F曲線和平方曲線設置，自動穩壓輸出，自動適應電網波動
-
超低噪音，具有隨機載波和載波頻率可調兩種方式，載波頻率1KHZ-15KHZ可調整。
-
實時電流，電壓檢測系統，結合職能自檢與校正技術，防止系統參數漂移。使控制保護能更加及時可靠，提高系統可靠性能。
主要功能
更貼近風機，水泵負載的工控應用領域（完備的PID控制和定時調頻功能，節能軟件，特別適用于恒壓供水，空調冷卻塔風機，循環水泵，鍋爐鼓風機和引風機的應用）
產品概述
風機水泵類變頻器是在通用變頻器功能基礎上，針對該系列電機負載情況全新設計的變頻器。具有豐富的時段控制以及PID調節功能。拖動方式有單泵模式、一拖二固定模式、一拖二輪換模式、一拖多固定模式、一拖多輪換模式，多電機循環軟起動功能高，更貼近風機水泵類負載的工控應用領域。
產品特性
● 單泵模式：變頻器拖動一臺泵進行PID調節
● 一拖n(2≤n≤8)固定模式：變頻器控制n臺泵，臺泵由變頻器進行PI調節，稱之為變頻泵；其它泵由工頻電源控制，稱之為工頻泵，由變頻器控制投入或切掉工頻泵
● 一拖n(2≤n≤4)輪換模式：變頻器控制n臺泵實現定時輪換功能，在輪換時間到后，變頻泵和工頻泵輪換，工頻泵做變頻泵用，變頻泵做工頻泵用
● 一拖n(2≤n≤4)變頻循環模式：變頻器根據PID反饋壓力循環投切水泵，先投先切
● PID調節、點動調速、模擬量調速、數字設定調速、Modbus上位機調速等多種調速方式
● 時段控制起停功能：用戶多可設置6個時鐘控制段，根據需求設置任意時間段控制運行
● 時段段速控制：多可設置6個時段段速控制
● 兩線式、三線式控制：端子控制方式更加靈活
● 其它功能：直流制動、增強的顯示功能(在停機狀態下，PID調節時，可以通過切換方式鍵來顯示設定壓力，和當前傳感器輸入量,時鐘開啟后，可以進行實時顯示當前時間)、夏時制功能
技術參數
|
|
項 目 |
內 容 |
|
輸 入 |
電壓范圍 |
三相360－460VAC |
|
頻率范圍 |
47-63Hz |
|
|
輸 出 |
電壓范圍 |
三相0～380V(根據輸入電壓決定大460V） |
|
頻率范圍 |
0.00～60.0Hz（頻率分辨率0.01Hz） |
|
|
控制方式 |
載波頻率 |
1600～10000Hz；隨機載頻 |
|
輸入頻率分辨率 |
數字設定：0.01Hz；模擬量設定：上限頻率×0.1％ |
|
|
控制方式 |
佳勵磁VF控制 |
|
|
過載能力 |
120%額定電流60S；150%額定電流10S |
|
|
轉矩提升 |
手動轉矩提升0.1%～30.0%（V/F） |
|
|
V/F曲線 |
三種方式：直線型、平方型、優化佳節能曲線，自定義曲線 |
|
|
直流制動 |
直流制動頻率：1.0～5.0 Hz，制動時間：0.0～10.0S |
|
|
自動電壓調整(AVR) |
當電網電壓變化時，能自動保持輸出電壓恒定 |
|
|
操作功能 |
頻率設定 |
電位器或外部模擬信號；鍵盤（端子）▲／▼鍵、外部控制邏輯及自循環設定；Modbus上位機設定 |
|
起/停控制 |
無源觸點控制、鍵盤控制、Modbus上位機控制 |
|
|
運行命令通道 |
控制面板給定、控制端子給定、Modbus上位機給定 |
|
|
主頻率源 |
數字給定、模擬電壓給定、模擬電流給定、Modbus上位機給定、PID調節、段速調節等 |
|
|
輔助頻率源 |
數字給定、模擬電壓給定、模擬電流給定、PID調節、段速調節等 |
|
|
保護功能 |
輸入缺相，輸入欠壓，過壓，過流，變頻器過載，電機過載，過熱，電流檢測故障，外部設備故障，外部干擾，缺水保護、壓力保護、斷線保護 |
|
|
顯 示 |
LED數碼管顯示當前輸出頻率、當前時間、當前流量、輸出電流、當前輸出電壓、故障類型以及功能碼參數、操作參數；四個LED指示燈指示變頻器當前的工作狀態 |
|
|
環境條件 |
設備場所 |
室內，不受陽光直曬，無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等 |
|
環境溫度 |
-10℃～+50℃ |
|
|
環境濕度 |
90%以下（無水珠凝結現象） |
|
|
振動強度 |
0.5g（加速度）以下 |
|
|
海拔高度 |
1000米以下 |
|
|
適配電機 |
0.75～450KW |
|
